我们拥有专业技术人员，可承接其他公司无法完成的检测项目。
电化学与离子迁移测试
迁移是一种电化学失效现象，其特征是在高温高湿环境下施加电压时，金属离子（如铜离子）会溶解、穿过绝缘层并析出。
这会导致原本绝缘的导线之间形成导电树枝状突起，从而引发短路、断路以及绝缘电阻下降。
随着电子设备的小型化、高密度化以及高压化（如电动汽车、可再生能源等），电极间的距离不断缩小，导致因迁移现象引发的故障风险达到了前所未有的高度。
该测试通过对测试样品（如印刷电路板）施加电压应力，同时实时连续测量绝缘电阻，从而评估产品的可靠性。
它在预防产品召回和火灾事故方面发挥着关键作用。
主要测试标准
| 标准 | 概述 | 应用 |
|---|---|---|
| JPCA-ET | 日本电子封装与电路协会标准。 根据日本严格的环境标准，评估绝缘的可靠性。 |
家用消费电子产品和工业用印刷电路板（PCB）的标准评估。 |
| IPC-TM-650 | 由IPC（美国）制定的国际测试方法。涵盖了印刷电路板（PCB）的全面物理、化学和电气性能。 | 面向全球市场的电子电路板和多层电路板的质量保证与合规性测试。 |
| JIS Z 3197 | 日本工业标准中关于“助焊剂”的测试规范。用于评估助焊剂残留物的腐蚀性及其性能。 | 在组装过程中选择焊接材料并验证其化学稳定性。 |
| IEC 60068-2 | 国际电工委员会的环境试验标准。该标准定义了包括温度、湿度、振动和冲击在内的各种应力。 | 针对出口至全球的电子元器件和设备，进行符合国际标准的环境耐久性评估。 |
| JIS C 60068-2 | IEC 60068-2 的日文版。符合国际标准，以确保环境测试的一致性。 | 对电气和电子产品进行耐温、耐湿及耐机械载荷的耐久性测试。 |
| JASO D001 | 由日本汽车工程师学会制定的标准。规定了汽车电子设备特有的严苛环境条件。 | 为日本整车制造商及供应商开发汽车电子零部件并进行质量评估。 |
| ISO 16750-4 | 《道路车辆电气和电子设备环境条件国际标准》（第4部分：气候负荷）。 | 全球汽车制造商（OEM）对车载设备提出的气候耐久性评估要求。 |
目标测试车辆
-
印刷电路板（PCB）
-
半导体
-
电动汽车（EV）
-
电子材料
-
锂离子电池（Li-ion）
-
玻璃基板
导致电化学迁移的因素
材料
刚性PCB与柔性电路（FPC）、玻璃布、底部填充材料、叠层薄膜
树脂封装材料与封装剂、绝缘油墨、导电材料、粘合剂
层间介质、清洗剂、阻焊剂、覆盖膜
制造工艺
电镀层、助焊剂及蚀刻残留物、污染物/异物、通孔与过孔
设计与版式
细间距，导体与电极几何结构
通孔间距，多层电路板结构

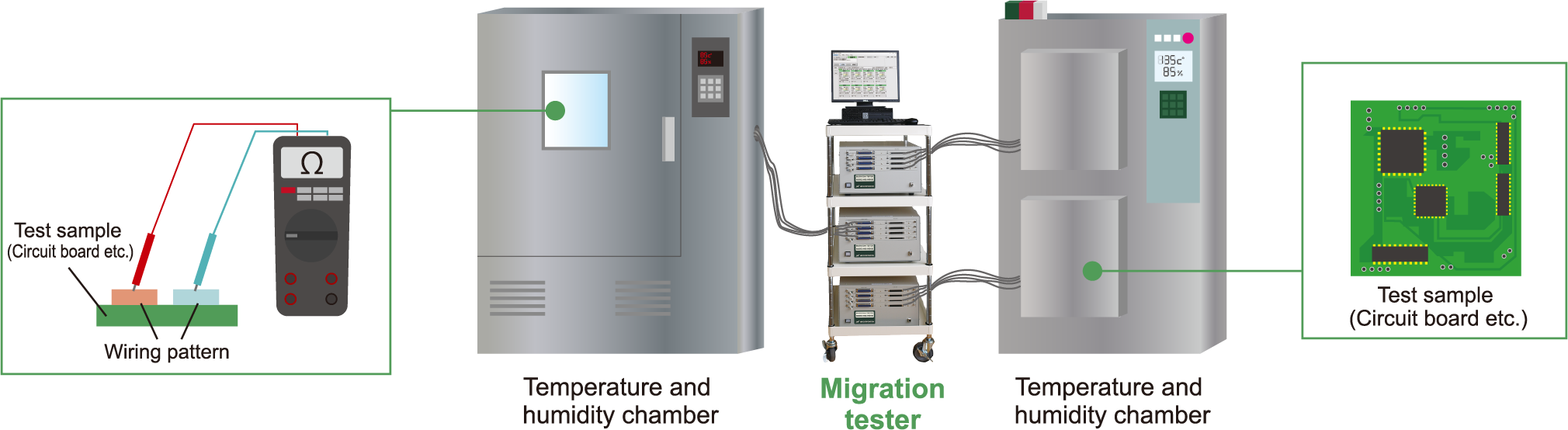

工作原理：实时ECM测试
我们通过向您的设备施加电压应力，持续测量绝缘电阻。
在受控的高温高湿环境中对样品（例如印刷电路板）进行测试。
技术规格
| 商品（型号） | MIG-8600B/32 | MIG-87B |
|---|---|---|
| 施加电压 | +1.0V 至 +250V（以 0.1V 为增量） | |
| 最大扩展通道数 | 最多 256 ch | 16 ch |
| 绝缘电阻范围 | 105Ω 至 1014Ω（在 100V 时） | |
| PC配置要求 | OS: Windows 11 兼容 | |
| 电源 | AC 100V, 50/60Hz, 约 100VA | AC 100V, 50/60Hz, 约 60VA |
| 外形尺寸 | W 385 × D 432 × H 227毫米（不含突出部分） | |
| 重量 | 约 18 kg（适用于32ch） | 约 14 kg |
功能
1通道/1电源/1测量电路的测试仪，各样本之间互不干扰
MIG 系列为每个通道分别配备了独立的电源和测量电路，因此即使某个通道发生漂移，其他通道也不会受到任何影响。
1通道框图
施加电压的监测与控制
每个通道的各个焊接点上的施加电压会根据设定值进行持续监测和控制。
1通道框图

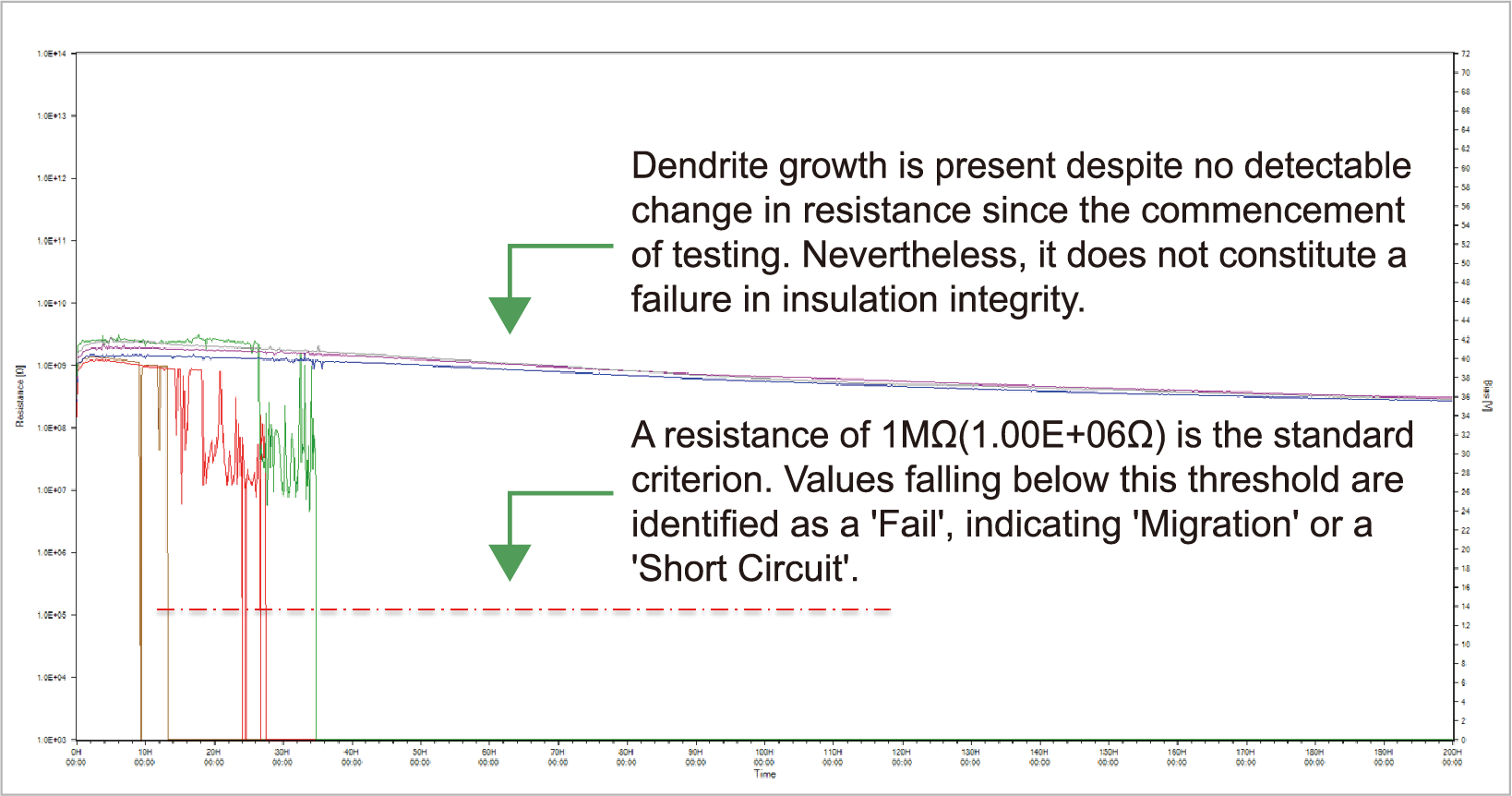

即使是对 1010及以上的高电阻值也能进行精确测量！
采用双层活性屏蔽线*，可有效屏蔽环境噪声和商用电源的嗡嗡声。因此，用于测量微弱电流的迁移测试的准确性得到了显著提升。
* 双重防护。
用于测量的同轴电缆在测量微小电流时存在以下两个问题。
- (i) 测量线与屏蔽线之间的漏电流。
- (ii) 测量线电阻与屏蔽线之间的电容对测量结果产生的影响。
我们通过在测量电缆中采用双层屏蔽线，并配备有源屏蔽功能，尽可能地避免了这些影响。采用这种结构，内层屏蔽线被控制在与测量线相同的电位，从而抵消了测量线与内层屏蔽线之间电阻和电容的影响。这消除了上述（1）和（2）中的影响。
IMV ECM 服务测试中心
可选检测项目
- 振动试验
-
- 从藤野站乘坐出租车只需五分钟。
- 距离中心约2公里，经Motor Road前往Sagamiko IC
-
〒252-0185 870 Hizure, Midori-ku, Sagamihara-shi, Kanagawa, Japan
需要运行3个或更多测试？购买一套测试系统是性价比最高的解决方案。
绝缘老化试验机
还没有文章。
联系我们
最适合以下情况
- 您需要进行更精确的迁移测试。
- 您希望在研发阶段进行迁移测试。
- 现有设施中的频道数量不足。
- 您需要在HAST进行超过1,000小时的迁移测试。
- 欢迎咨询灯具相关事宜。
请稍等片刻，表格会出现。
如果表格没有出现，请联系我们
